(图1)
(图1) 整套产品结构形式图 1——边框;2——通孔;3——U型卡槽部;4——固定销;
(图2)
(图2) 单片产品结构形式图 1——边框;3——U型卡槽部;4——固定销;
设计原理

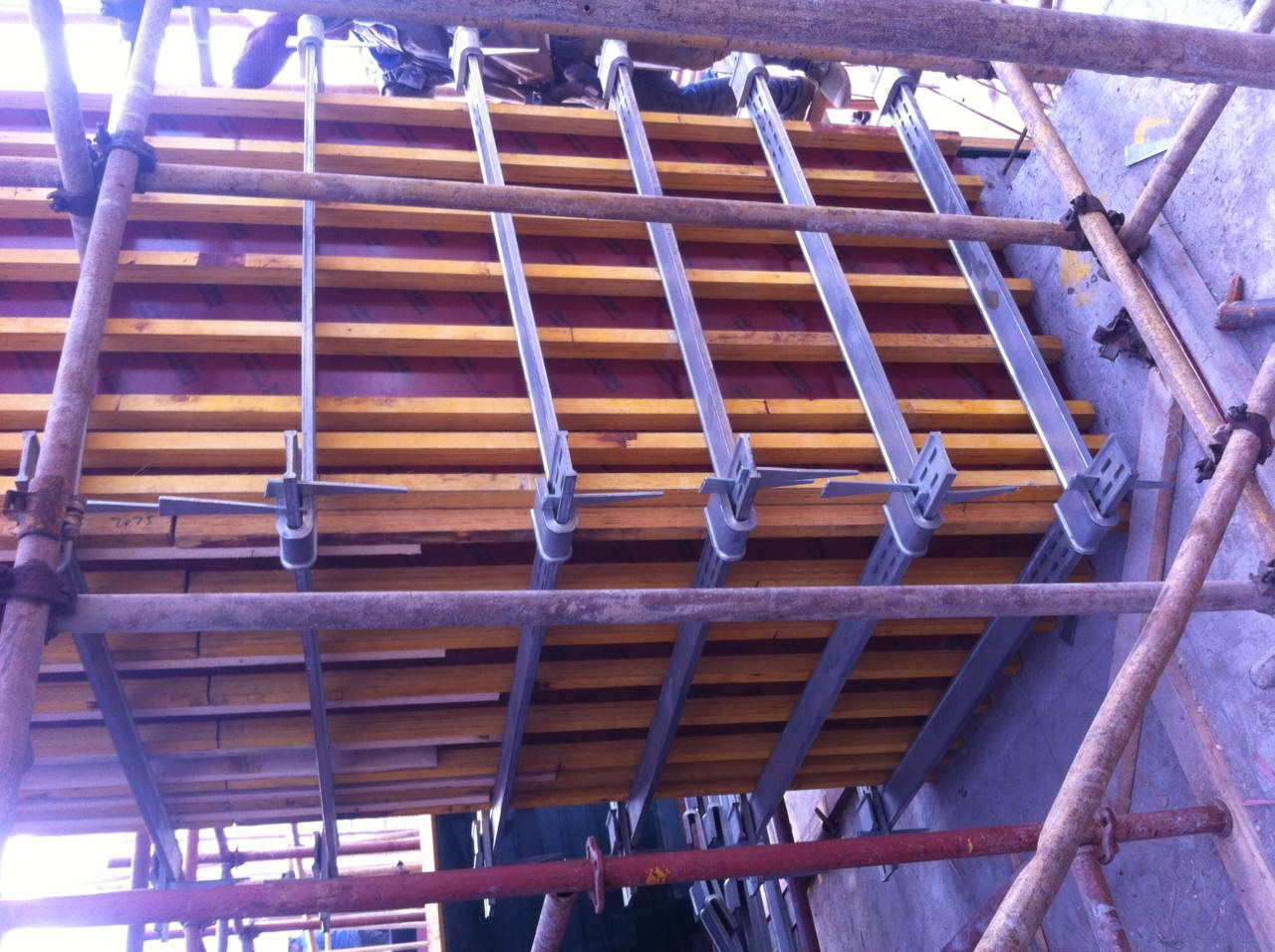

方柱加固件是对应固定方柱模板的专用定制型配套卡箍,外形有对应四个弯头单片镀锌卡板组成,卡板一端设置为折弯结构,每条卡板上沿长度方向设有若干相同间隔的固定孔,楔形固定销穿过通孔和固定孔将限位套和卡板固定,形成安装拆卸方便的方柱模板紧固件。
方圆扣规格尺寸
卡箍规格(MM)
|
型号(#)
|
总长(MM)
|
重量(KG)
|
400-600
|
8.0#钢
|
1161
|
21.6
|
500-800
|
8.0#钢
|
1361
|
26.2
|
700-1000
|
10#钢
|
1647
|
51
|
900-1200
|
10#钢
|
1847
|
57.2
|
1100-1400
|
10#钢
|
2047
|
65
|
1300-1600
|
10#钢
|
2247
|
70.4
|
1500-1800
|
10#钢
|
2447
|
定制产品
|
1900-2100
|
10#钢
|
2747
|
定制产品
|
安装间距
柱截面尺寸(mm)
|
卡箍截面 (mm)
|
柱高3m以下卡箍间距(mm)
|
柱高3m-7m方柱底部加卡箍间距(mm)
|
首个卡箍离地距离(mm)
|
单卡可承受应力(mpa)
|
500*500
|
60*16*7*7
|
400
|
350
|
150
|
205
|
600*600
|
60*16*7*7
|
400
|
350
|
150
|
205
|
700*700
|
100*20*9*9
|
400
|
350
|
150
|
205
|
800*800
|
100*20*9*9
|
400
|
350
|
150
|
205
|
900*900
|
100*20*9*9
|
350
|
300
|
150
|
205
|
1000*1000
|
100*20*9*9
|
300
|
280
|
不大于100
|
205
|
1100*1100
|
100*20*9*9
|
300
|
280
|
不大于100
|
205
|
1200*1200
|
100*20*9*9
|
280
|
250
|
不大于100
|
205
|
1300*1300
|
100*20*9*9
|
250
|
200
|
不大于80
|
205
|
1400*1400
|
100*20*9*9
|
250
|
200
|
不大于80
|
205
|
1500*1500
|
100*20*9*9
|
200
|
180
|
不大于80
|
205
|
1600*1600
|
100*20*9*9
|
200
|
180
|
不大于80
|
205
|
1700*1700
|
100*20*9*9
|
200
|
180
|
不大于80
|
205
|
1800*1800
|
100*20*9*9
背附拉筋
|
200
|
180
|
不大于80
|
205
|
1900*1900
|
100*20*9*9
背附拉筋
|
200
|
180
|
不大于80
|
205
|
2000*2000
|
100*20*9*9
背附拉筋
|
200
|
180
|
不大于80
|
205
|
|
