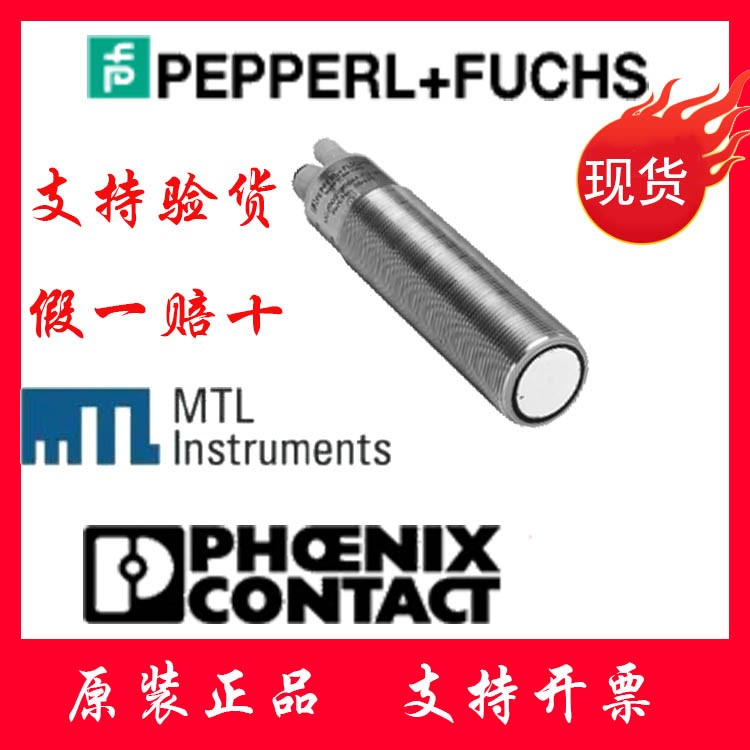

UB1000-18GM75-I-V15
超声波传感器 UB1000-18GM75-I-V15
模拟量输出 4 mA ... 20 mA
测量窗口可调
可选声锥宽度
程序输入
同步选项
停用选项
温度补偿
非常小的不可用区域参数表节选：的技术参数 UB1000-18GM75-I-V15
产品阐述
单头系统
通用规格
感应范围 70 ... 1000 mm
调整范围 90 ... 1000 mm
死区 0 ... 70 mm
标准目标板 100 mm x 100 mm
换能器频率 大约 255 kHz
响应延迟 大约 125 ms
指示灯/操作方法
黄色 LED 黄色常亮：物体在评估范围内
黄色闪烁：程序功能，检测到物体
红色 LED 红色常亮：错误
红色闪烁：程序功能，未检测到物体
电气技术规格
工作电压 10 ... 30 V DC ，纹波 10 %SS
空载电流 ≤ 45 mA
输入/输出
同步 1 个同步连接，双向
0 电平：-UB...+1 V
1 电平：+4 V...+UB
输入阻抗：> 12 kΩ
同步脉冲：≥ 100 ?s，同步脉冲间歇时间：≥ 2 ms
同步频率
共模操作 max. 40 Hz
多路转换操作 ≤ 40 Hz / n, n = 传感器的数量，n ≤ 5
输入
输入类型 1 路程序输入
评估下限 A1：-UB ...+1 V，评估上限 A2：+4 V ...+UB
输入阻抗：> 4.7 kΩ，脉冲持续时间：≥ 1 s
输出
输出类型 1 路模拟量输出 4 ...20 mA
分辨率 0,35 mm
特性曲线的偏差 ± 1 % 满量程值
重复精度 ± 0,1 % 满量程值
负载阻抗 0 ...300 Ohm
温度影响 ± 1,5 % 满量程值
遵守标准和指令
符合标准
标准 EN IEC 60947-5-2:2020
IEC 60947-5-2:2019
EN 60947-5-7:2003
IEC 60947-5-7:2003
认证和证书
UL 认证 cULus 认证，2 类电源
CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度 -25 ... 70 °C (-13 ... 158 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
机械规格
连接类型 连接器插头 M12 x 1 ， 5 针
外壳直径 18 mm
防护等级 IP67
材料
外壳 黄铜，镀镍
换能器 环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
质量 60 g
出厂设置
输出 评估极限 A1： 90 mm
评估极限 A2： 1000 mm
输出功能： 上升斜坡
光束宽度 宽
|
